时间：2019-8-16 地址：河南周口市光明路 客户需求：电梯全网通手机信号覆盖

该小区位于河南省周口市川汇区光明路，是周口市的规划新区。该位置紧邻周口市行政中心，周边设施和运营商基站已经架设完善。

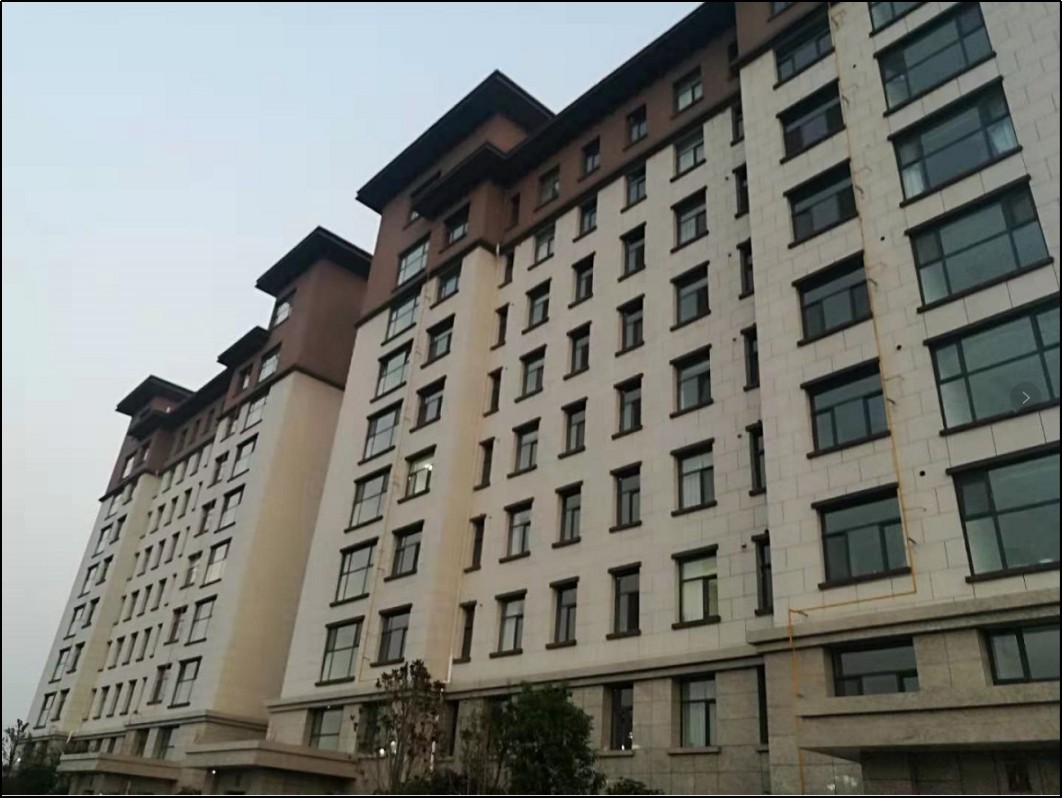

小区均为9层楼的小高层住宅。此次安装设备用于解决每栋楼电梯手机信号增强器和无服务的情况。

一． 信号勘测

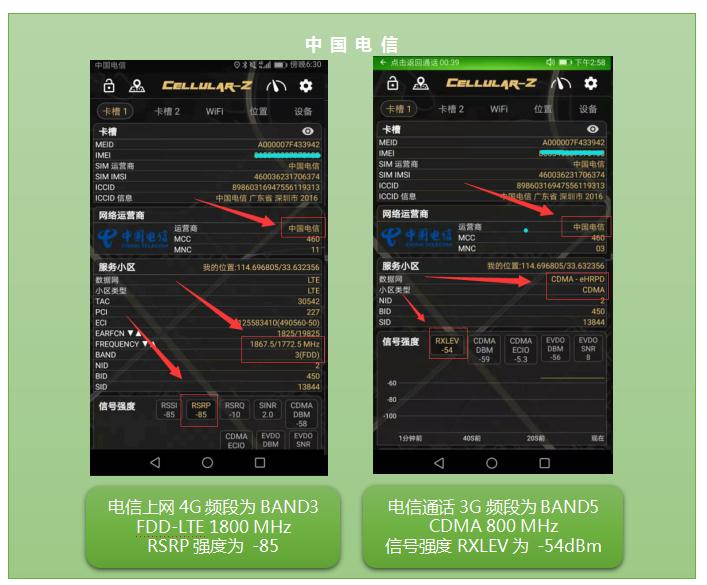

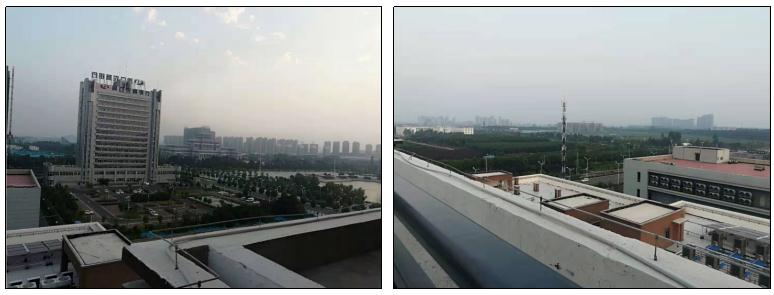

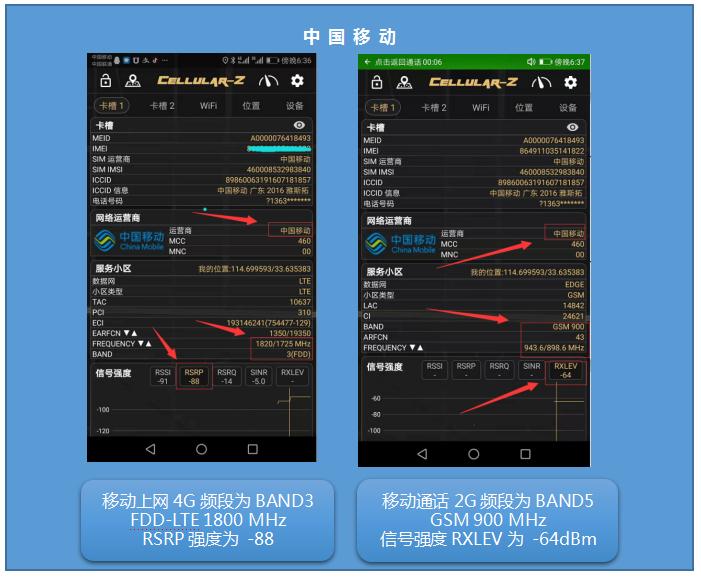

在小区楼顶，可测得三大运营商的频段信号如下所示：

        由以上楼顶运营商的信号信源可以看出，该小区楼顶三大运营商信号信源稳定优质。

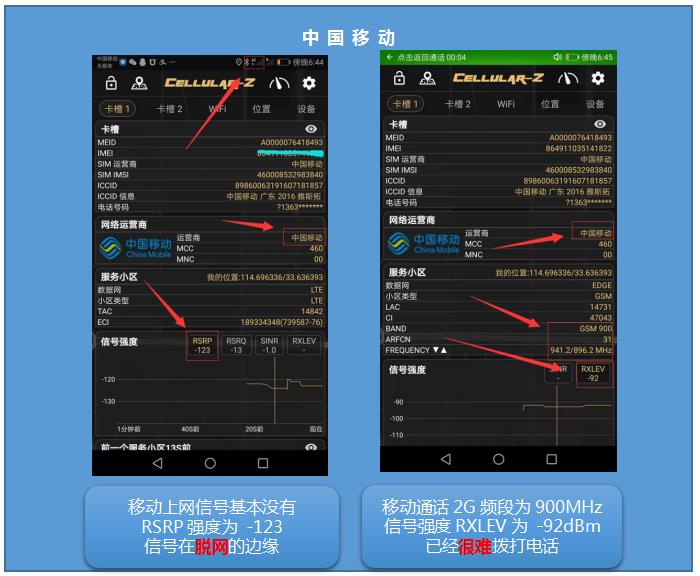

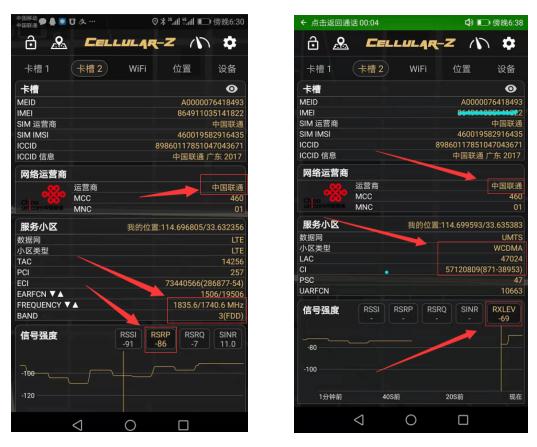

        在没有安装设备时，电梯内可测试到三大运营商信号如下所示：

根据以上勘测的数据可以看出，在电梯内，三大运营商的通话和上网信号已经脱网或者在脱网的边缘。仅有电信的800M通话频段，可以勉强通话，但是通话质量也时断时续。

通过电梯手机信号增强器覆盖设备，可对该情况做到改善。

一． 电梯方案

电梯内的通话信号为刚需，在电梯故障时，可给用户提供拨打求救电话是一个必备的服务。电梯手机信号增强器也是必备信号覆盖，因为无论哪个运营商的用户，目前采用VOLTE方式通话的手机和用户占比已经非常大。无论用户是否明确知道VOLTE通话的开通和设置，但是根据市场的应用数据反馈，采用4G通话的用户占比也接近半数以上了。

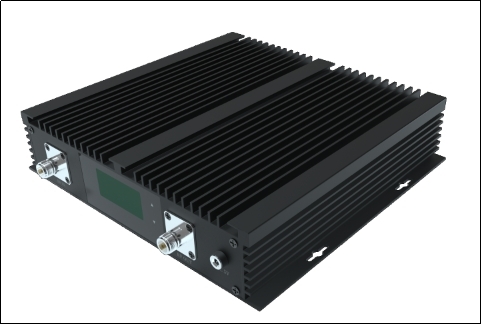

设备介绍：近端机ATNJ-CGDW-65-17-MU

远端机ATNJ-CGDW-55-2-RU

在没有安装设备时，电梯内可测试到三大运营商信号如下所示：

中国移动通话+上网：GSM900M + FDD-LTE1800M

中国联通通话+上网：WCDMA2100M + FDD-LTE1800M

中国电信通话+上网：CDMA800M + FDD-LTE1800M

三． 施工布线

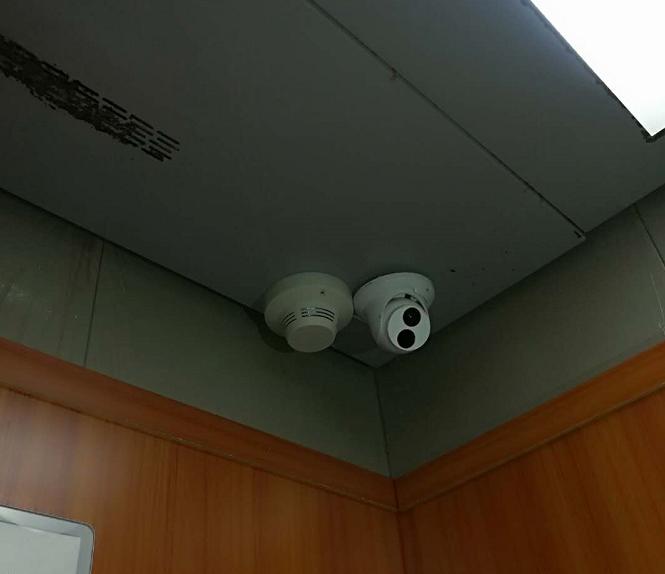

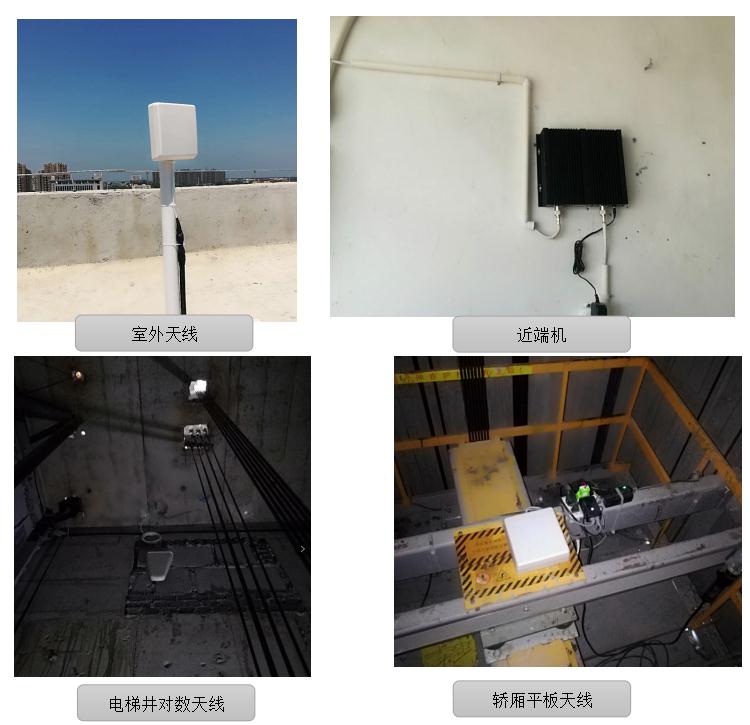

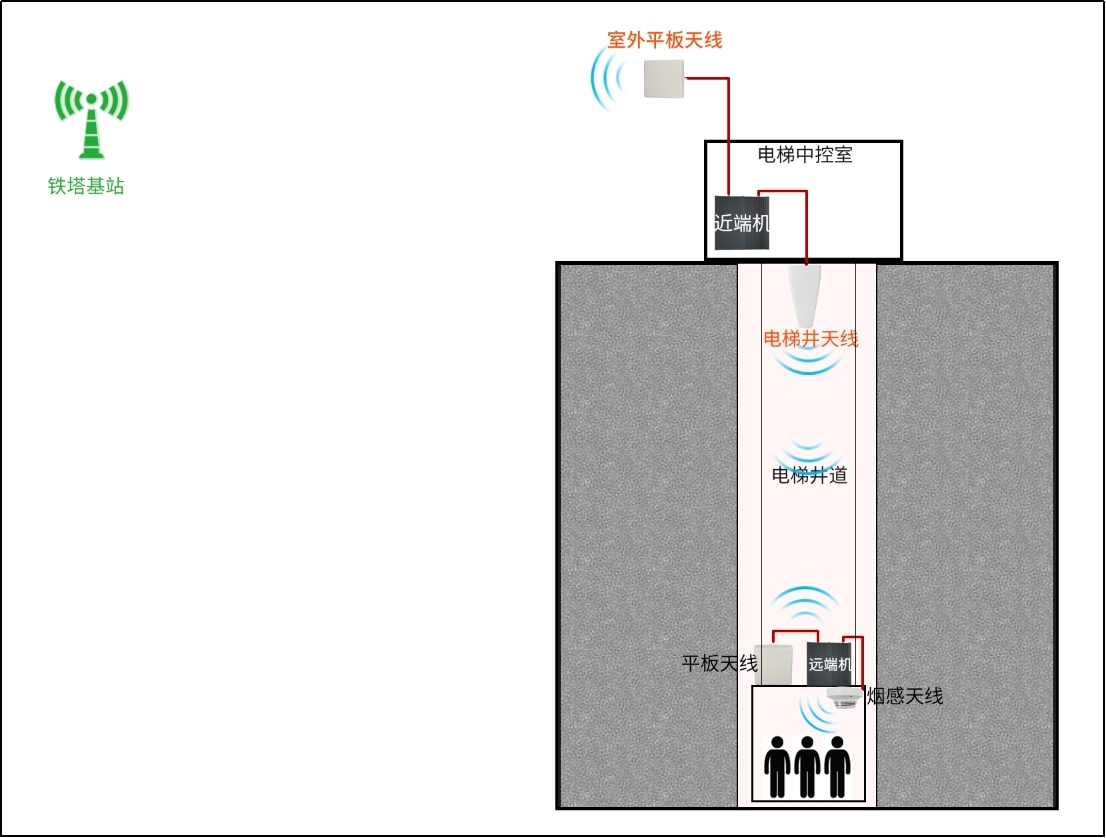

该方案施工仅需要在电梯间安装近端机设备，引入施主天线（室外平板天线）和引出重发天线（电梯井对数天线）；和在轿厢上安装一套无线收发的远端机设备，引入施主天线（室外平板天线）和引出重发天线（轿厢内烟感天线）。近端机和远端机采用无线收发方式，施工方案简便，施工材料简化，并且可以良好的应对低楼层电梯和高层电梯的各种电梯应用场景，成本造价和施工造价都优质高效。

四：效果测试：

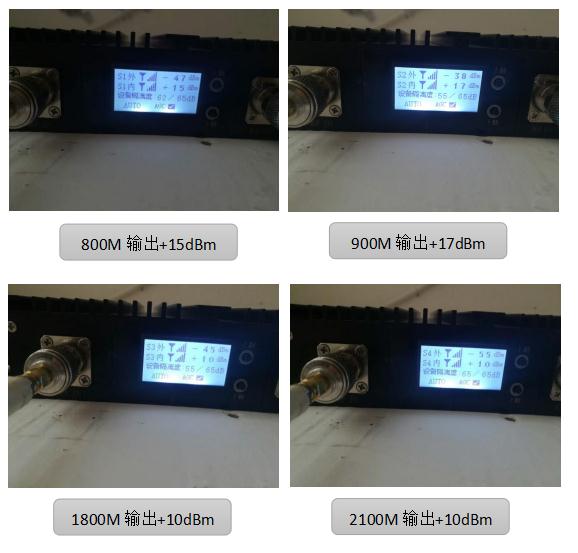

设备通电后，四个频段输出均在+10dBm以上，信号强度优质。

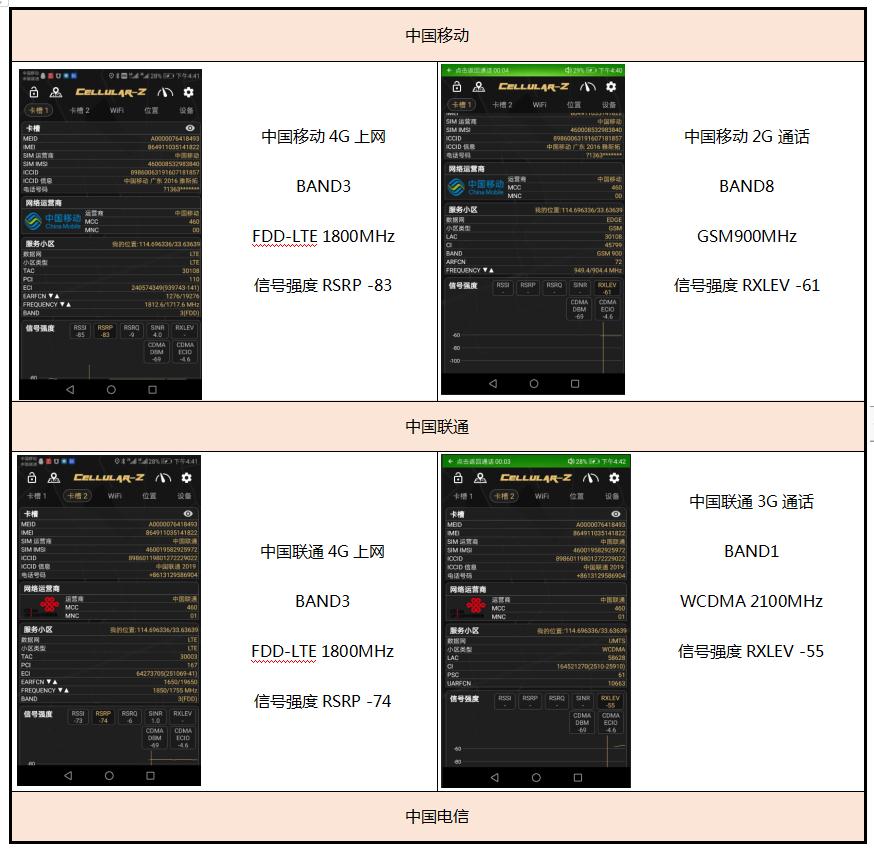

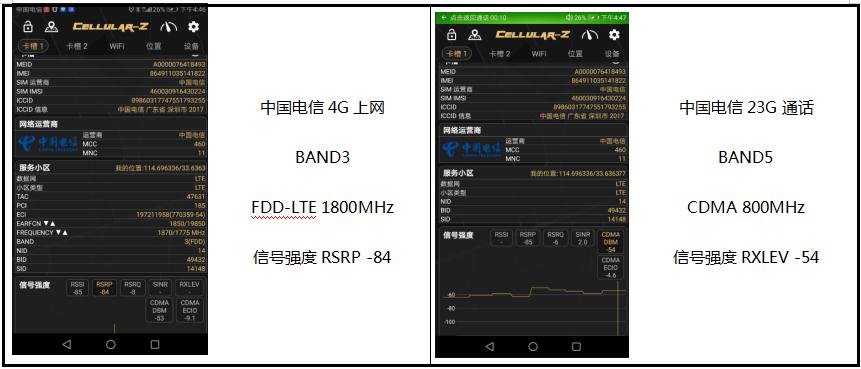

在电梯中，从1-9层，均可以测到三个运营商的手机信号值优质。无论是通话还是4G上网，都可以满足使用需求。具体数字请参看下表所示：

总结：

作为电梯中的应用场景，首先通话信号为必备的刚需需求。电梯手机信号增强器无论是在日常生活的使用，还是在电梯故障后的求救使用，通话和上网信号都是不可或缺的服务。而基站的信号穿透电梯井后，再穿透电梯轿厢铁外壳的衰减，是无法达到使用效果。基本上都是处于微弱信号甚至脱网状态。

而在传统的电梯信号覆盖方案中，均为运营商在整个电梯井道中部署室分馈线，平均每2-3层楼，在井道中采用平板天线发射信号进行覆盖。这样的方式即需要三个运营商分别施工，而且施工效率和成本也非常的高。

采用我公司的三网合一的电梯解决方案，即可以同时解决三大运营商的通话+上网的信号覆盖问题，同时采用的无线接力的方法将信号传输入轿厢设备内，可以面对低楼层和高楼层的各种电梯应用场景，施工成本低廉，施工工期短等优点不言而喻。
