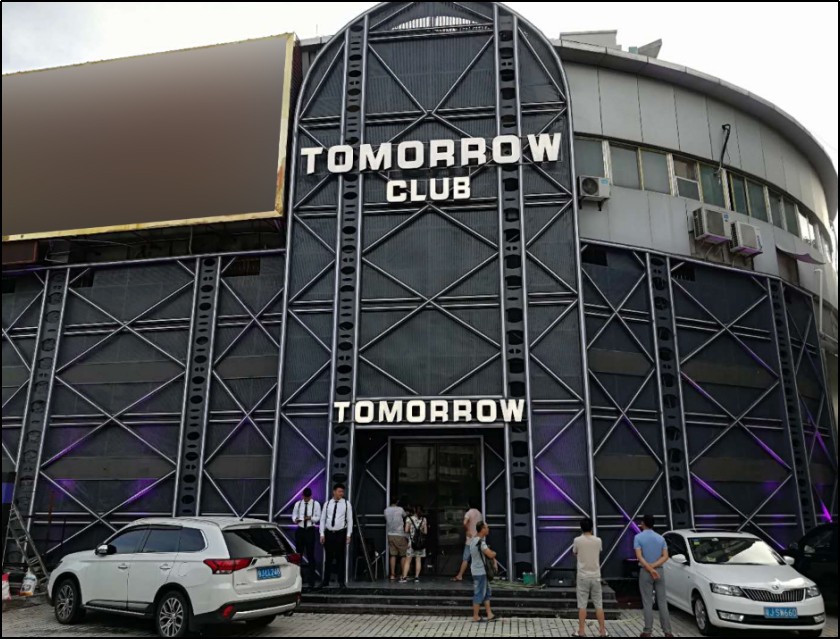

TOMORROW CLUB是一家新装修完毕的酒吧。酒吧装修豪华，外墙都采用了钢板装饰，使得酒吧内部的手机信号，无论是移动、联通还是电信，通话上网信号都非常差，微信内容的正常收发都存在问题。

        酒吧装修完毕，开业在即，解决酒吧内部三网手机信号的问题迫在眉睫。由于整个酒吧大厅内部面积大约为500平方左右，因此给客户采用了8频全网通手机信号放大器设备，推动两个吸顶天线作为大厅覆盖解决方案。

        采用该方案的优势是：将移动低频通话GSM900和高频通话DCS1800、电信通话的CDMA800、联通的3G通话WCDMA2100均做了放大覆盖，有效解决三网通话的需求和问题。

        同时将联通和电信的4G上网信号FDD-LTE1800M，以及移动的4G上网频段D、E、F自动锁定，均做了有效放大，解决三网上网的需求和问题。

        而且该8频全网通手机信号放大器的最大优势则在于，无论运营商在很长一段时间内，对这些基站的调整重耕，均不影响用户三网通话和三网上网的体验，因为将现有所有频段均做到了涵盖。

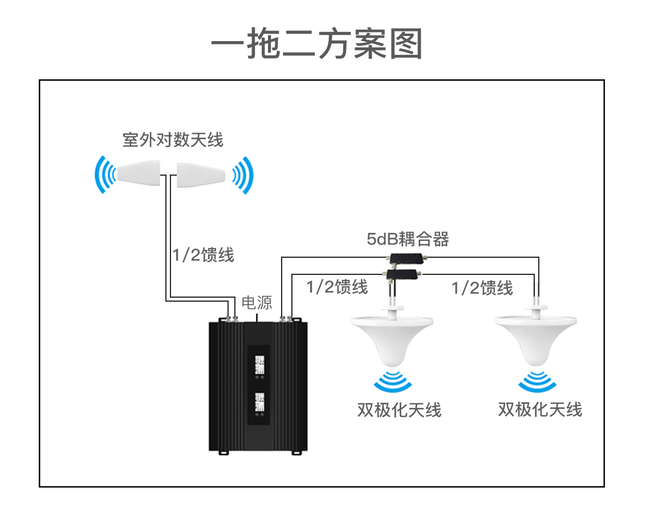

        项目设计方案如下图所示

        室外采用2个对数周期天线，第一路接收传输的是CDMA800M、GSM900M、DCS1800M和WCDMA2100的2,3G信号通道， 第二路接收传输的是FDD-LTE 1800M和TDD-LTE1900M / TDD-LTE2300M / TDD-LTE2600M （移动4G的三路信号D、E、F频段为设备自动选择） 。

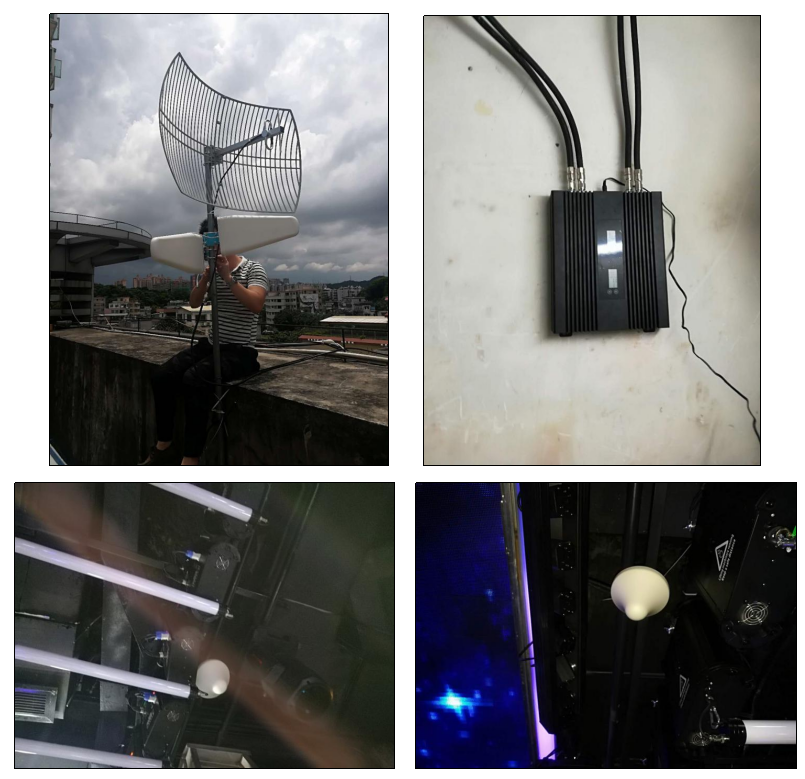

        布线施工：

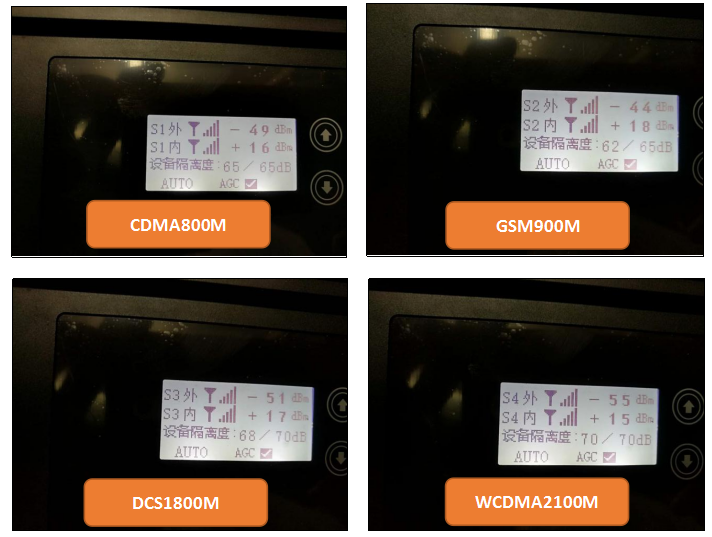

        施工完毕后通电测试，第一路通道的四路设备信号强度分别如下图所示：

        第一路的是个通道信号均做到了+17dBm左右的满功率信号输出。

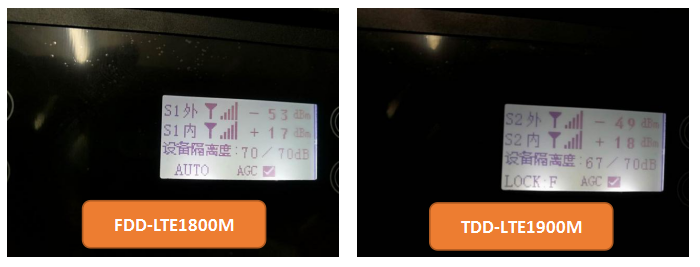

        第二路通道设备信号强度如下图所示：

        第二路通道的联通电信4G FDD-LTE1800M +17dBm满功率输出

        移动4G通道自动锁定了信号强度最优的F频段TDD-LTE1900M +17dBm满功率输出。

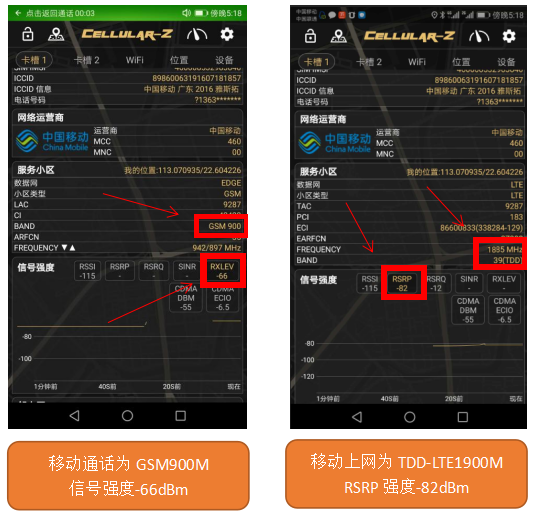

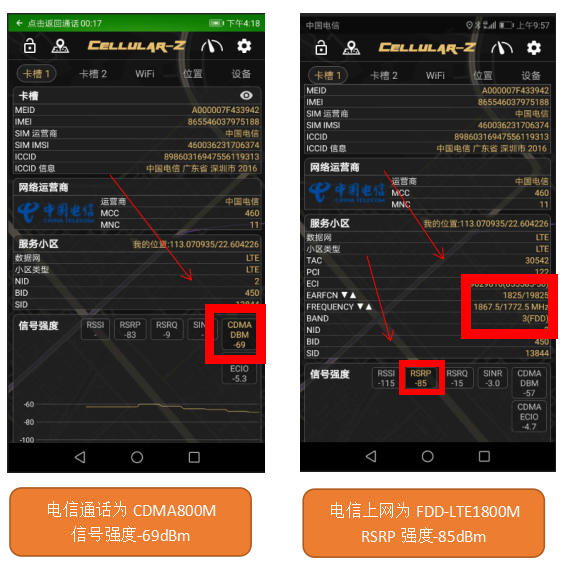

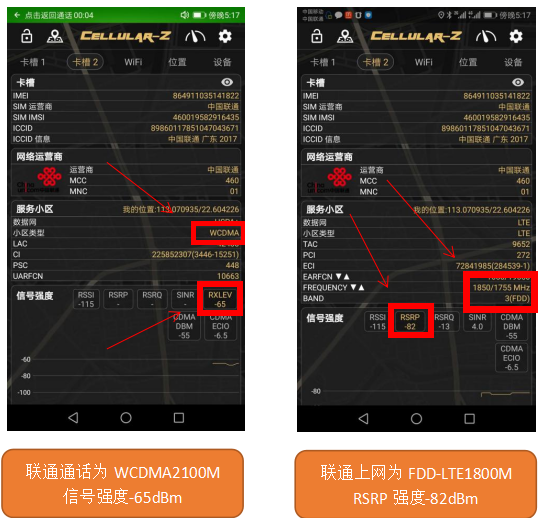

        在设备各个频段均正常工作状态下，对大厅内的各个频段信号强度测试如下：

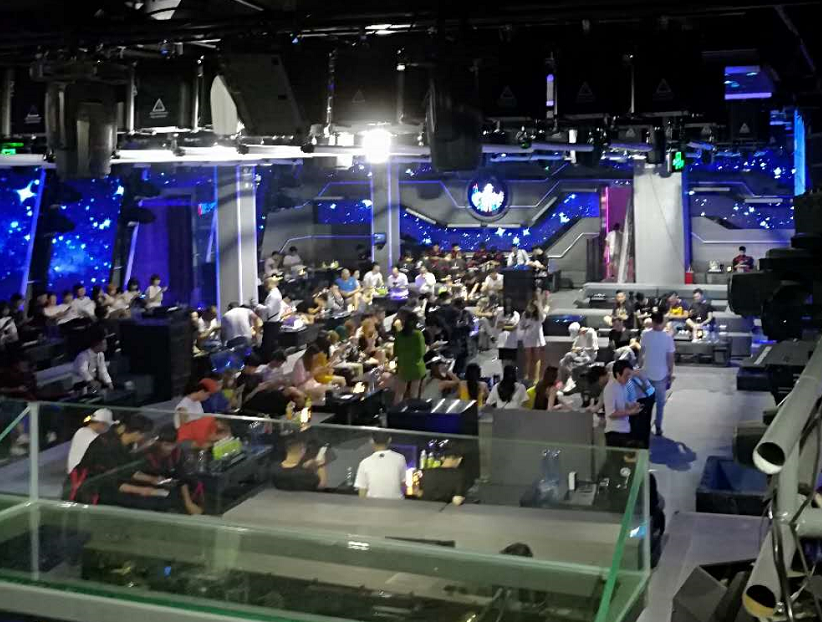

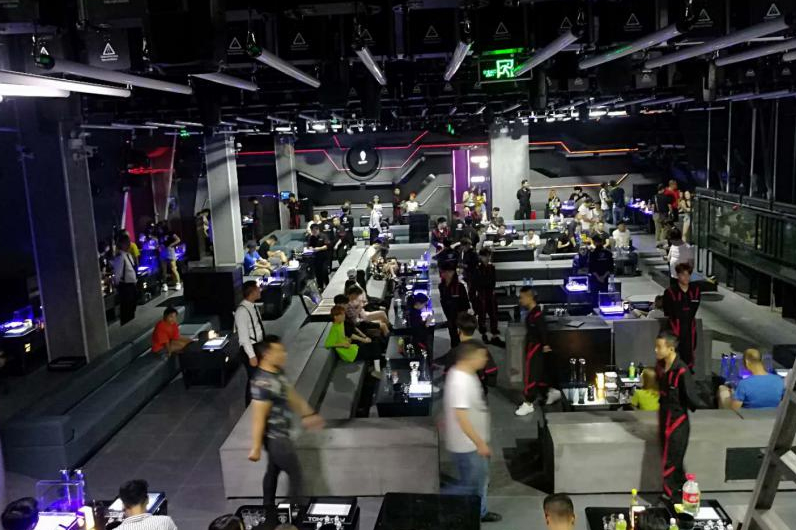

       使用8频全网通手机信号放大器后以上图为三大运营商的信号强度，无论是通话还是上网，均达到了满格。并且客户主管在DJ台上，用麦克风让大厅内全员齐测试，通话和上网，大量用户同时使用手机，均可满足需求。

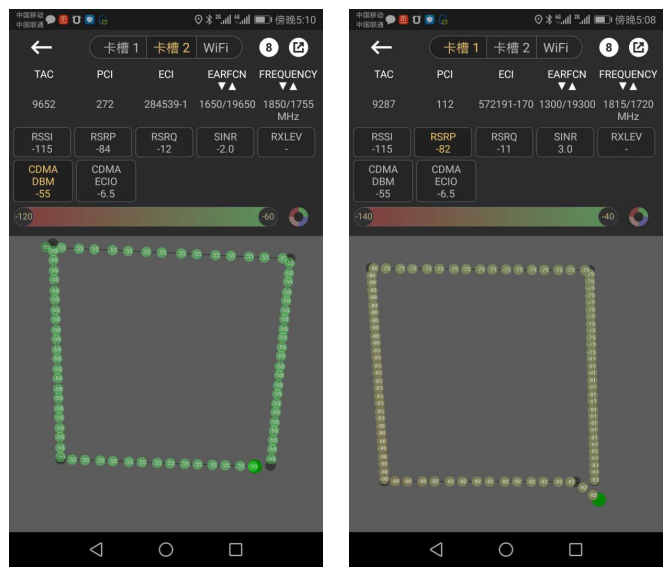

        由于该设计方案并没有得到用户的户型图，因此在没有在大厅内绕着走了一圈，对联通信号和移动信号做了打点测试，信号覆盖范围和强度均衡。如下图所示：

        案例总结：在对于采用8频全网通手机信号放大器的设备，无需考虑施工环境工作频段，因为对三大运营商的8个信号频段，均做了包含。所以在设计施工方案时，只用考虑覆盖面积、范围和需要的天线以及馈线的长度。

        室外2个对数天线的安装最好上下错位安装，指向不同的角度，让设备屏幕上的6组数值，均工作到最大的输出强度值。均可有效的解决客户问题和需求。
