陕西省榆林市绥德县政府精准扶贫项目

        移动电信双网村庄手机信号覆盖项目

        一．项目背景介绍

        陕西省榆林市绥德县辖11个镇、9个乡、661个行政村。

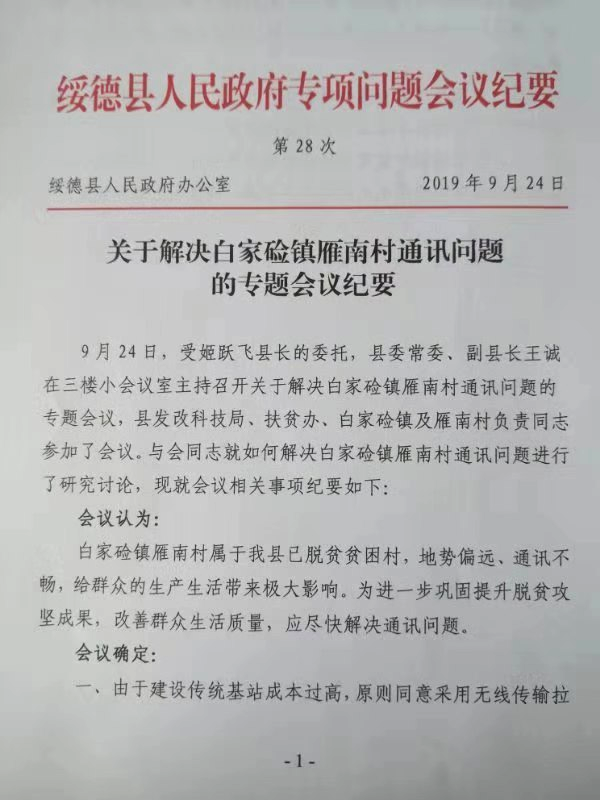

        根据2019年县政府调研，其中186个行政村均存在缺失手机信号覆盖和信号覆盖不全的问题。为贯彻执行中央关于精准扶贫，切实解决民生需求和百姓生活相关问题。绥德县展开了针对偏远山区、贫困县和村庄等一系列切实可行的方案考察和论证，并于2019年9月24日，将超宽带光纤分布系统（UDAS）作为最为经济和有效的解决方案，同时展开试点工程工作。

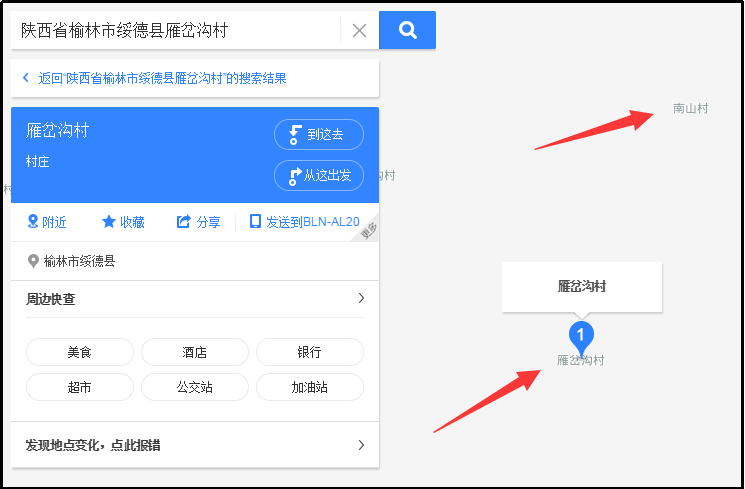

        首批试点样板工程，选择的是绥德县雁岔沟村和南山村两个村庄。

        雁岔沟村有48户，96人，南山村有38户，76人。均地处大山深处，集中于方圆1公里范围内的山谷中。由于人员稀少，村落面积小且集中，村与村之间相隔数里地。若采用三大运营商基站覆盖方式成本过高，实施方案和周期均无法有效执行落地。因此集中运营商基站的频段信号，采用无线传输方式作为了首选方案。|手机信号放大器

        二．方案说明

        2.1 方案简介

        超宽带光纤分布系统（UDAS）包括：

        无线接收施主天线 —— 近端机 —— 光纤传输 —— 远端机 —— 无线发射覆盖天线

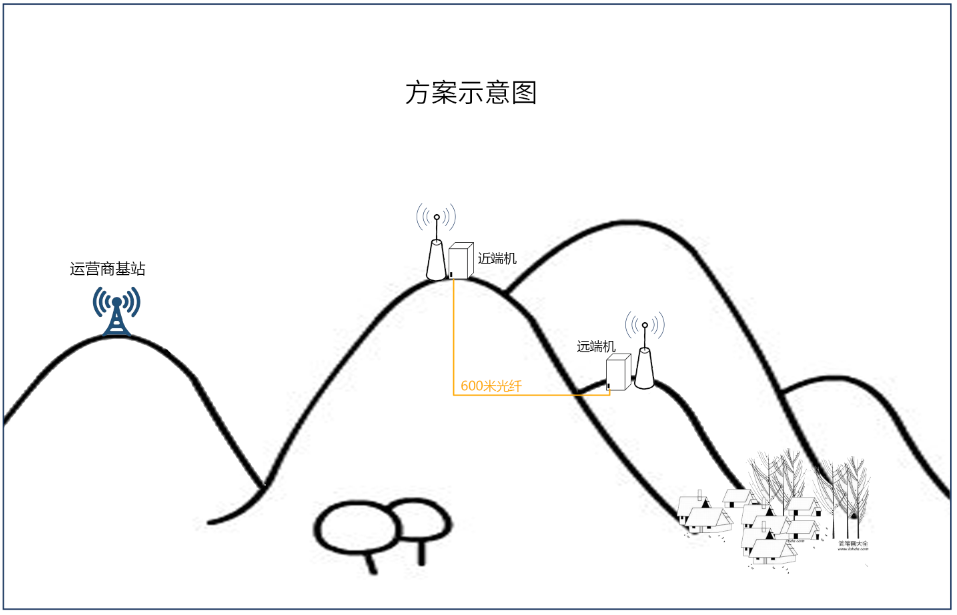

        将运营商发射出来的基站信号，通过无线接收的方式，光纤传输至需要覆盖的区域二次放大输出，并覆盖的一个过程。

        该系统的优势是：可以将多个运营商的信号，用一套系统设备，采用无线接收、无线发射方式，将信号二次接力传输和覆盖。最优化的降低了系统的设备造价和施工工程的难度。

        2.2 信源勘测

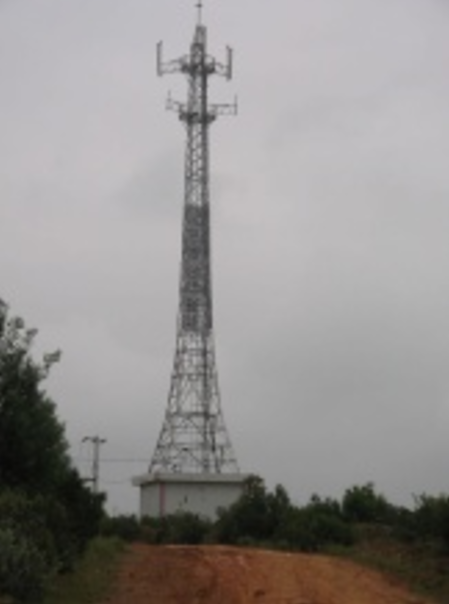

        雁岔沟村与南山村附近没有基站，在两村最近的一条县道附近有一个末尾站，是属于中国移动和中国电信的共享站。该基站的位置在公路附近，位置较低，无法做到对两个村的有效覆盖。

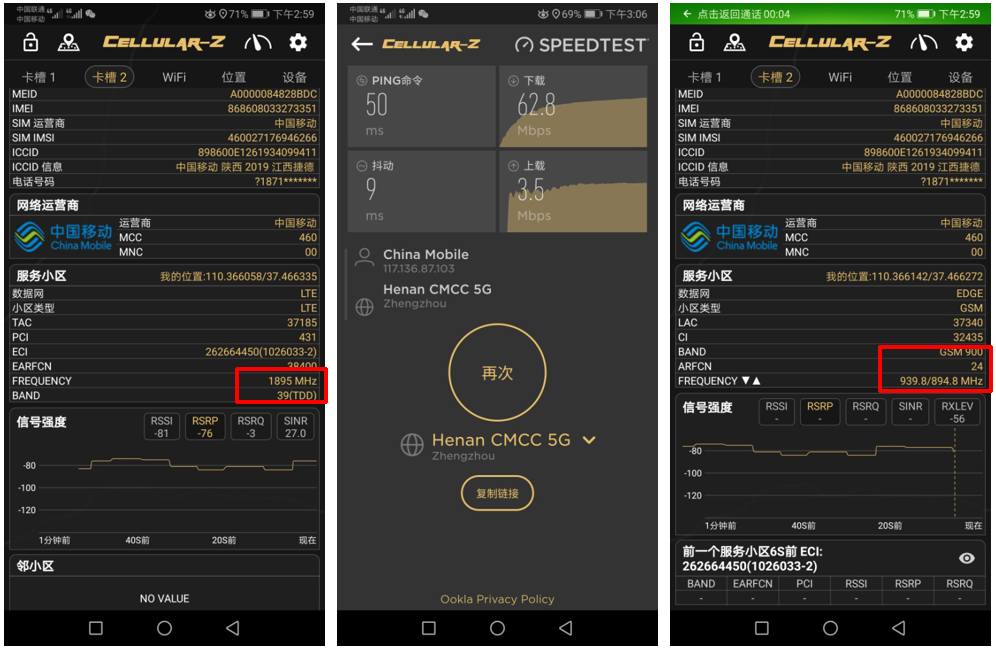

        在设计接收信号施主天线位置的山顶，勘测到该位置处的中国移动和中国电信频段和信号强度如下图所示：

中国移动4G上网1900M                           信号优质，网速优质                                  中国移动2G通话900M

中国电信4G上网800M            信号良好，网速良好               中国电信通话800M

        因此通过该基站辐射到接收天线处，可以获取到中国移动和中国电信的通话、上网信号。在此处的联通信号没有获取到稳定的信源，因此可以将中国移动和中国电信的通话、上网信号无线接收增强后，对两个村庄做覆盖。

        三．设备简介

        3.1 系统简介

        UDAS（Ultra Wide Band Distributed Antenna System）超宽带分布式天线系统，也称为光纤式分布系统。该设备特点是采用光纤线缆连接近端机（MU）和远端机（RU），可满足超远距离信号传输，信号在光纤中的传输距离为20~120公里（单模传输）或者 2~5公里（多模传输）。

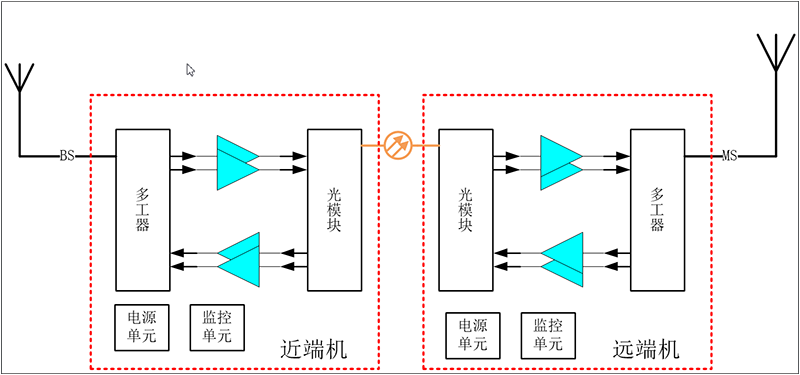

        工作原理框图

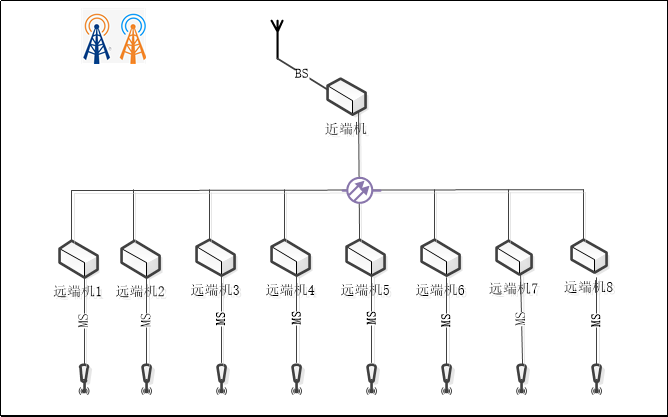

        系统拓扑图

        光纤式系统分布能更好的解决信号在传输中的衰减问题，适合用于大面积的分布系统解决方案；近端机加远端机的两级放大增强，是弱信号的增强放大的有效保障，确保每一台室分设备都能满功率的输出信号，让覆盖范围和覆盖效果得到优质效果。| 手机信号放大器

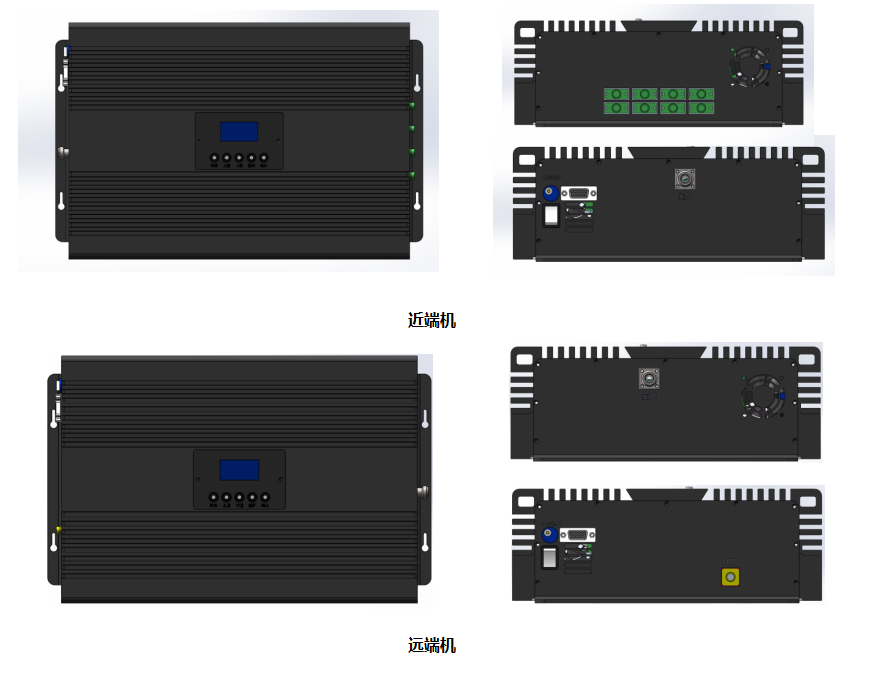

        3.2 设备简介

        该套设备的为大功率3频段信号放大设备，支持频段信号为：

        该系统的近远端两级放大增强，增益达到105dB；远端机室分设备满功率输出可达到27dBm，一台远端机可驱动一个室外大板装扇区基站天线，覆盖面积达到1.5-2公里远。

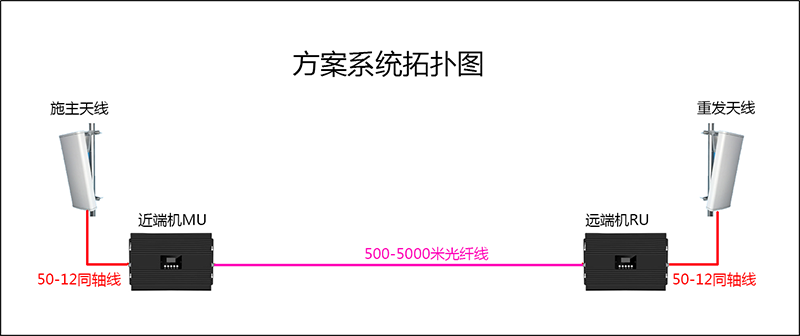

   3.3 系统方案拓扑图

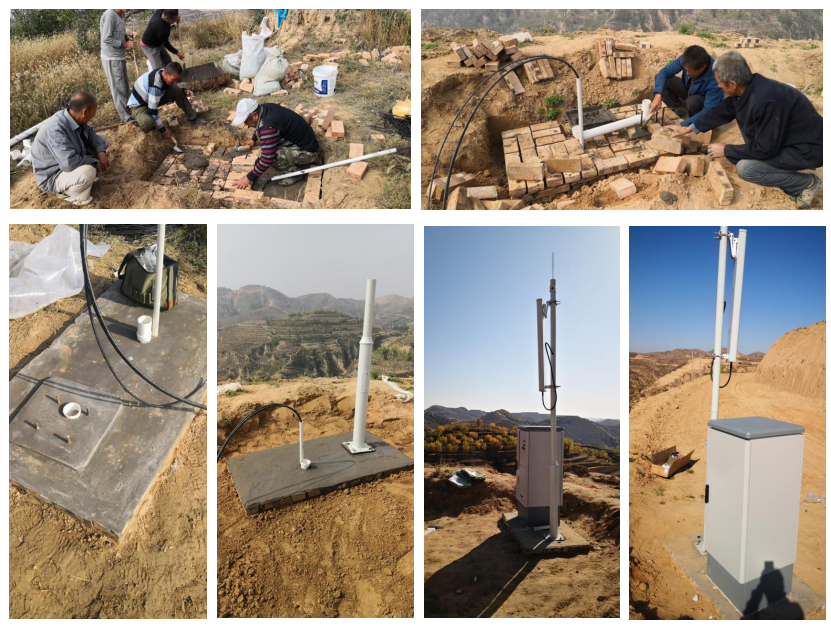

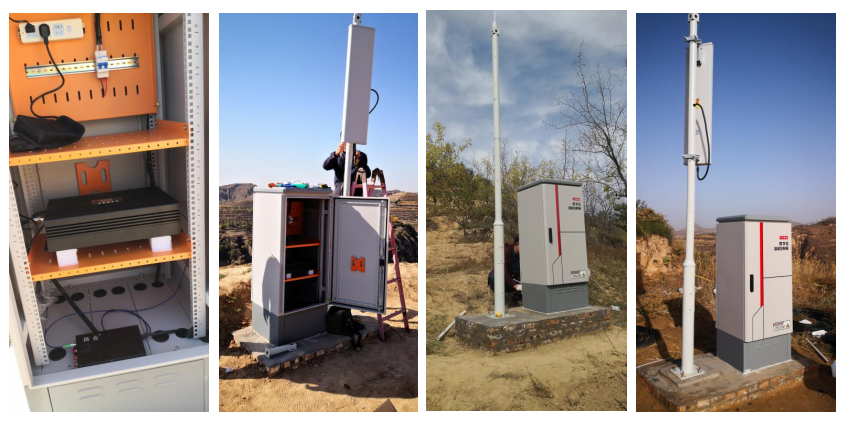

        四．工程实施

        工程施工内容分三部分：

        1. 施工安装近端机和天线

        2. 施工安装远端机和天线

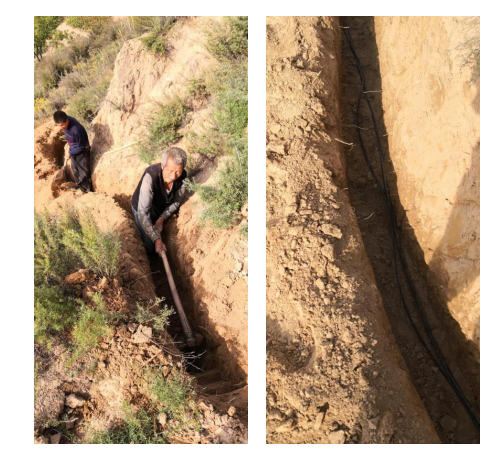

        3. 光纤埋光缆

        工程施工中，在山坡上挖坑道和埋光缆得到了当地村民的大力支持。大家得知村庄将有信号覆盖项目施工，纷纷免费的来帮助施工和挖坑道。使得工作量最大的埋光缆工作顺利得以实现和完成。

        五．项目验收

        本项目在11月8日得以顺利完成，并通过了绥德县政府的顺利验收。

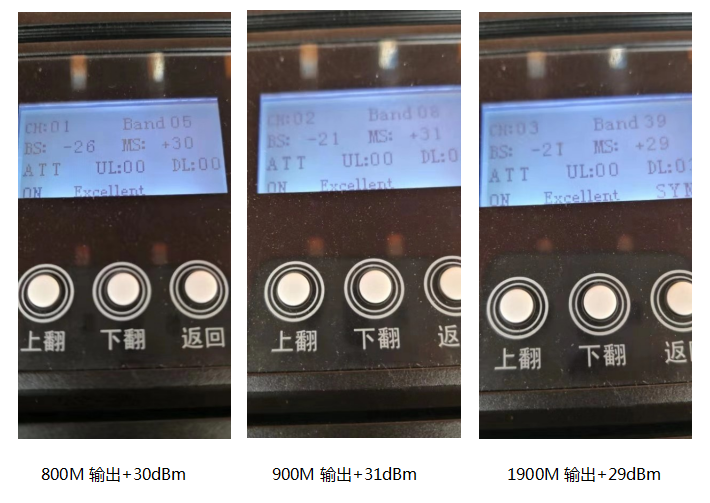

        产品工参数值优质，覆盖信号优质。中国电信通话和上网CDMA800M的设备输出级信号强度满功率+30dBm；中国移动通话信号GSM900M输出级信号强度满功率+31dBm；中国移动4G上网信号TDD-LTE 1900M输出级满功率+29dBm，均可以将覆盖范围达到预期设计方案的目标，满足雁岔沟村和南山村的村民手机信号通话与上网功能需求。|手机信号放大器

        （此处插入一些验收的素材照片，可以是验收的文件，也可以是验收会议的现场实拍照片，也可以是在村庄里面做验收测试的实拍照片，手机截图等。）

        总结：此次榆林市绥德县政府试点的村庄手机信号覆盖项目工程，在项目选用，方案设计，施工实施上，都做到了造价最优、方案最简单和实施最高效的目标和结果。务实可靠的将国家扶贫资金有效的落地到了民生和生计的工程上面。|手机信号放大器

        即不占政府人员和资源，还可以短时间达到目的和效果。超宽带光纤分布系统可以作为偏远山区的一套手机信号二次放大覆盖的最优选择和解决方案。
